发射机输入16路广播级3G/HD/SD-SDI数字视频信号，16路广播级模拟立体声音频信号和，16路RS232控制数据，同时带16路3G/HD/SD-SDI本地环出预监功能；
接收机输出32路广播级3G/HD/SD-SDI数字视频信号，16路广播级模拟立体声音频信号和16路RS232控制数据；
每路输入板卡带内嵌音频和独立音频加嵌功能，每路输出板卡带内嵌音频和独立音频解嵌功能；

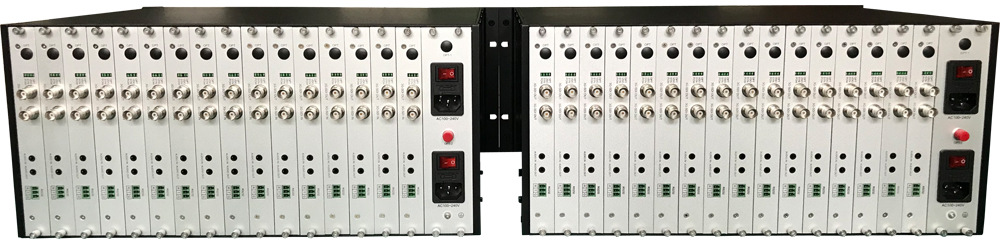

每路输入板卡带本地环出功能，可实现本地预监，每路输出板卡双输出功能，可实现多屏显示，无须信号分配器；
全数字、无压缩、无延时、实时无损传输，每路传输速率不低于4.25Gbps，总传输速率不低于68Gbps，包含配套光模块且光模块为内置模式；
和各品牌拼接处理器、矩阵、摄像机和会议终端等系统对接，输出图像无雪花、无噪点、无闪屏、无黑屏、无蓝屏、无裂屏、无不同步等现象，兼容性强；
SDI视频向下兼容3G-SDI、HD-SDI、SD-SDI、DVB-ASI、TS流信号，支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、SMPTE 424M、M2S和DVB-ASI (270Mb/s)标准，工作范围支持19.4Mb/s~2.97Gb/s之间；
发射输入板卡带本地环出功能，可实现本地预监，接收输出板卡双输出功能，可实现多屏显示，无须信号分配器；
单模两芯光纤传输，工作波长1310nm~1610nm CWDM或DWDM波分复用技术，标配传输距离20km，光口连接器为FC/PC；
SDI输出接口特性：抖动100kHz高通滤波≤0.3UI，10Hz高通滤波≤2UI，信号幅度为800±80mV，上升时间≤135ps，下降时间≤135ps，上升和下降时间偏差≤50ps，上冲≤10%，下冲≤10%，直流偏置±500mV；
功能和接口：视频信号格式支持1920x1080/50/P和1920x1080/59.94/P输入输出，发射机输入视频接口为3G-SDI，接收机输出接口为3G-SDI，光纤类型为单模光纤，光纤接口类型为FC/PC；
光接口特性：代表波长为1310nm/1550nm，发射机光功率1310nm波长情况为-6.4dbm到0dbm，1550波长光功率为-7.31dbm到0dbm，接收机光接收灵敏度在1310波长情况下为-8dbm到-21.46dbm，1550nm波长接收灵敏度为-8dbm到-22.34dbm，在单模光纤模式下传输距离≥20km；
平均MTBF时间≥100000小时，支持7x24小时运行工作；
模拟立体声音频，3.5mm音频输入和输出接口；
音频输入/输出阻抗600Ω，加权信噪比≥90dB，总谐波失真<0.1%；
LED状态指示灯对光纤、视频、系统运行和电源等关键参数进行监视；

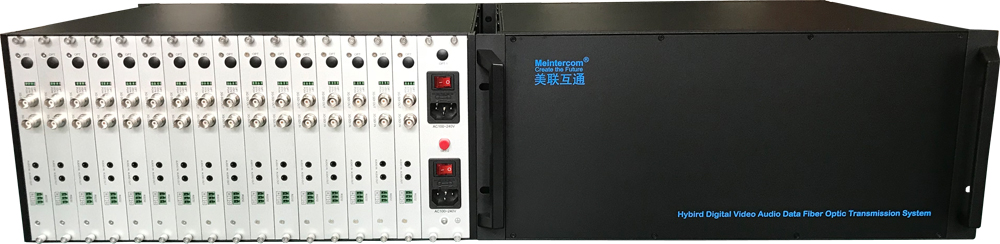

工业级设计，标准4.5U机架式结构，每台机箱配置不少于2个工业级散热风扇，保证系统散热，稳定运行；
